Gyűrűscsavarok és gyűrűsanyák törvényi előírásai
A 2006/42/EK gépek irányelv értelmében a gyűrűscsavarok és a gyűrűsanyák teherfelvevő elemnek számítanak és ennek megfelelő biztonsági követelmények vonatkoznak rájuk.
A DIN 580 gyűrűscsavarok hosszú
hagyománnyal rendelkeznek nagy terhek tartós és megbízható rögzítésénél. Maga a
szabvány 1972-ben jelent meg először és azóta több változtatáson ment
keresztül.
A gépek előírásból fakadóan a DIN
580 gyűrűscsavarokat CE megfelelőségi jelöléssel kell ellátni.
A DIN 580:2003-08 szabvány módosítás szabályozta a gyűrűscsavarokon található feliratok tartalmát:
·
CE jelölés
·
Gyártó jele
· Anyagminőség megjelölés (úgy, mint C15E – gyűrűscsavar acélból, alumínium ötvözettel)
Ezen felül a legtöbb gyártó megadja a menet méretét is. Mindenesetre egy a
felhasználó számára lényeges adat a legutóbbi időkig továbbra is hiányzott. A
csavar teherbírása ugyanis csak a szabványlapokról volt kiolvasható. Ezen a
helyzeten változtatott a ma érvényes DIN 580:2010-09 szabvány, amely szerint a
gyűrűscsavaron kötelező megadni a tengelyirányú terhelhetőséget egy nyíl
kíséretében, mely a megengedett terhelés irányát jelöli.
Természetesen ettől eltérő irányú terhelés
esetén figyelembe kell venni a szokásos csökkentő tényezőket. Továbbá DIN 580
szerinti gyűrűscsavar 45°-nál nagyobb szögben nem terhelhető.
A terhelhetőség alakulását a húzóerő
függvényében az alábbi példa demonstrálja:
DIN 580 M20 C15E gyűrűscsavar:
|
1200 kg/gyűrűscsavar |
860 kg/gyűrűscsavar |
600 kg/gyűrűscsavar |

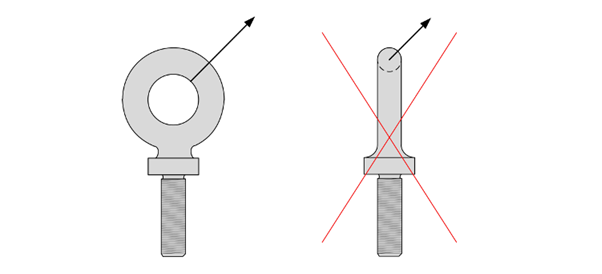

Az új szabvány ugyan tisztázta a
terhelhetőség kérdését, de a DIN 580 gyűrűscsavar alapvető problémájára nem
adott megoldást. Mivel szabvány szerint a gyűrűscsavart teljes mértékig be kell
a menetbe tekerni, ezért a betekert gyűrűscsavar síkja mindig esetleges lesz.
Tehát terhelési irányba fordítása elvileg sem lehetséges és mivel a csavar
síkjától eltérő terhelés nem megengedett, ezért több ágú függesztékkel való
emeléshez a DIN 580 sz. gyűrűscsavar korrekt módon nem használható!
